 產品簡介

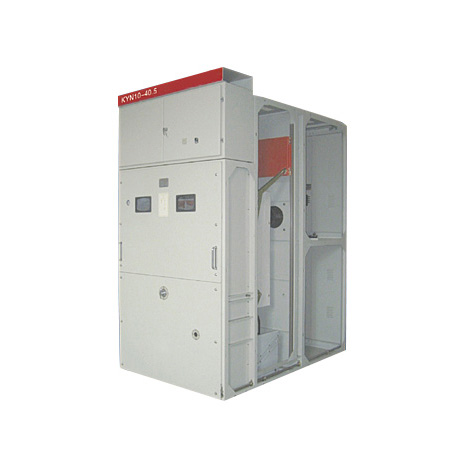

KYN10-40.5系列鎧裝移開式交流金屬封閉開關
設備(高壓手車柜)，是消化吸收國內優良技術，根
據國內特點，自行設計研制的新的開關設備，具有
體積小、開斷短路電流大、安裝方便、檢修周期長、
操作維護方便、使用安全可靠等特點。
KYN10-40.5型交流金屬封閉開關設備系三
相交流50Hz戶內金屬鎧裝式手車柜，適用于發電
廠、變電所等系統額定電壓35kV,較高工作電壓不
超過40.5KV的單母線及單母線分段的電力系統中，
作控制、接受和分配電能之用。
本產品符合標準:GB3906《3.6-40.5kV交流
金 屬封閉開關設備和控制設備》和IEC62271:200
《額定電壓1kV以上52kV及以下交流金屬封閉開關
設備和控制設備》。
型號含義
使用條件
1.周圍空氣溫度：上限+40℃下限-10℃；
2.海拔高度不超過1000米；
3.相對濕度：曰平均值不大于95%(+25℃）；
4.周圍空氣不受腐蝕性或可燃性氣體、水蒸汽等明顯 污染；
5.地震烈度不超過8度；
6.無經常性劇烈振動；
注：如產品使用條件超出以上規定，用戶可與制造商協商確定。
結構及原理
1.柜體
柜體用型鋼和鋼板焊接而成，主要分成四隔室：手車室、主母線室、接地開關及進出線室、繼電器室，手
車室設有壓力釋放通道，手車在手車室內可以有斷開、試驗位置和工作位置，手車室與主母線室、接地開關及進
出線室間用觸頭盒或觸頭盒式電流互感器接連，觸頭盒前設有金屬活門，手車室頂部裝有二次插座，另外手車室
還具有識別手車 位罝、加熱器等，主母線室內采用絕緣母線，柜與柜之間用隔板和套管隔開，以防亊故擴大。接
地開關進出線室內裝設有帶關合能力和帶電顯示的接地開關，以及手車柜進出線電纜的連接頭。繼電器室通過減
震器安裝在柜體上，供安裝儀表、繼電器及小母線等用。
2.手車：
手車車架由型鋼和鋼板焊接而成，根據一次主接線方案需要，分?jǐn)嗦菲魇周�、隔離手車、電壓互感器手車、
避雷器手車、變壓器手車等，同類型規格手車具有互換性，手車面板為開關柜門，裝有銘牌、觀察窗等、手車底
部設有四個固定輪，當需要在 柜外移動時，可裝設一只萬向滾輪，使前兩個固定輪抬空，另外手車設有鎖定裝
置和省力推進裝罝等。
3.聯鎖：
KYN10-40.5型手車柜設有可靠的防止誤操作聯鎖裝置，可實現“防止誤分誤合斷路器、防止帶負荷進出手車、
防止帶電合接地開關、防止接地開關關合時送電、防止誤入帶電間隔”的五防要求。另外，隔離手車與對應的斷路
器手車之間設有電氣聯鎖，所用變壓器手車設有進工作位罝前不能帶負荷的聯鎖等等。
|
